Cách tính toán lượng đo của bình tích áp varem

0 Lượt xem: | Nhận xét: 0
Cách tính toán lượng đo của bình tích áp varem Cách tính toán lượng đo của bình tích áp varem
9/10 356 bình chọn

 Ngày nay, việc sử dụng bình tích áp varem cho các hệ thống máy bơm nước đang ngày càng phát triển, nhu cầu sử dụng bình tích áp ngày càng cao. Tuy nhiên việc lựa chọn bình tích áp sao cho phù hợp với mục đích sử dụng là cả một vấn đề quan trọng. Trong bài viết này tôi xin giới thiệu cách tính toán bình tích áp để giúp quý khách có thể chọn được bình tích áp có thể tích, áp lực với mục đích sử dụng.

Cách tính toán lượng đo của bình tích áp varem

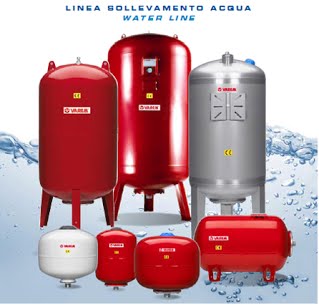

Bình tích áp varem có nhiều loại: bình tích áp varem 100lít, bình tích áp varem 750 lít…Tùy vào từng nhu cầu mà bạn có thể chọn lựa các sản phẩm có thông số phù hợp.

1. Lưu lượng tính toán:

Q = 5,437  l/s = 19,57  m3/h( Chọn máy bơm 96500189 CRI 20-2 )

Cột áp tính toán        :  H = 20 m

Tính toán bình tích áp - Sơ đồ tính toán

2. Lựa chọn các thông số để tính toán bình tích áp cho việc chọn bình tích áp phù hợp nhất.

Dựa vào biểu đồ bơm tăng áp ta chọn giá trị điểm cut-out , cut –in như sau:

Qcut-in = 25,5 m3/h

Hcut-in= 15m

Qcut-out = 4,27 m3/h

H cut-out = 27,5 m

Số lần khởi động và tắt bơm tăng áp trong 1 giờ : n=20 lần

Số lượng bơm : 1 cái

3. Tính toán bình tích áp:

Hệ số chênh lệch áp = Hcut-out + Hcut-in/ Hcut-out = (2,75+1) – (1,5+1) / (2,75+1) = 0,33

Lưu lượng trung bình = (Qcut-in + Qcut-out) / 2 = 14,885 m3/h = 4,13 l/s

Thời gian vận hành của bơm trong 1 chu kỳ = 3600 / ( 20x1) = 180s

Thời gian lưu trữ của bình tích áp = 20% x 180 = 36 (s)

Thể tích bình tích áp = 36 x 4,13 = 148,68 ( lít)

Thể tích thực tế bình tích áp = 148,68 / 0,26 = 571 ( lít)
